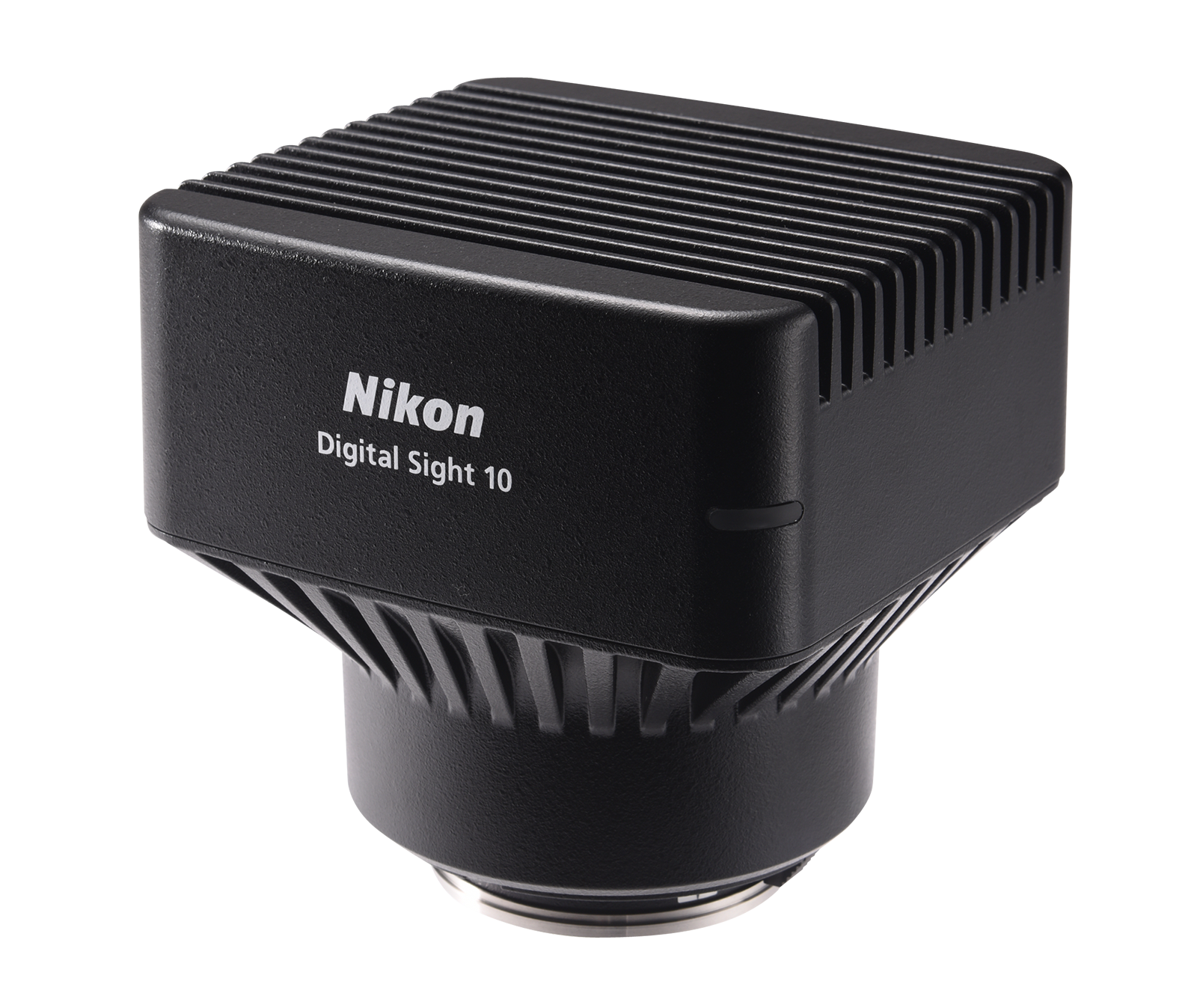

Nikon Digital Sight 10 Mikroskop-Kamera

Der CMOS-Bildsensor mit dem Nikon FX-Vollformat ermöglicht die unmittelbare Aufnahme von Bildern in High Definition. Die Kamera Digital Sight 10 ermöglicht die beispiellose hohe Auflösung von 6K und das Umschalten zwischen Farb- und Schwarzweißaufnahmen mit ein und derselben Kamera. Die leistungsstarke Kamera verfügt außerdem über eine schnelle Bildrate für z.B. die schnelle Fokussierung über das hochaufgelöste Live-Bild.

Hinweis: Alle Bilder auf dieser Seite sind Beispiele aus Forschungsanwendungen. Die Kamera Digital Sight 10 ist nicht für den klinischen Gebrauch registriert.

Die Bilddarstellung über ein großes Sehfeld

Vollformat-CMOS-Bildsensor für unmittelbare One-Shot-Aufnahmen von großen Flächen

Das große Sehfeld von 25 mm der inversen und aufrechten Mikroskope*, ermöglicht es, pro Aufnahme mikroskopische Bilder mit größerer Diagonale zu erfassen. Deshalb können z.B. zusammengesetzte Übersichtsbilder ("tiled images") effizienter erstellt werden, wodurch z.B. die für ein Screening erforderliche Zeit verkürzt wird.

Magen, SMA-Färbung, Übersicht aus 17x12 zusammengesetzten Bildern ("tiles", Objektiv: CFI Plan Apochromat 40XC)
Foto mit freundlicher Genehmigung von: Nichirei Biosciences Inc.

*Aufrechtes Mikroskop ECLIPSE Ni (Hellfeld)

High-Definition-Mikroskopie

So einfach wie nie die feinsten Details mit 6K-Pixelauflösung und hoher Bildqualität aufnehmen

Mikroskopische Bilder können mit bis zu 6000 x 3984 Pixel (23,9 Megapixel) aufgenommen werden, ideal für die Darstellung und Analyse feiner Strukturen.

Digital Sight 10

Konventionelle Kamera (DS-Ri2)

Nierengewebe (WGA: 488) (Objektiv: CFI Plan Apochromat VC 20X）

Schnelle Live-Bild-Darstellung

Eine Bildrate, die schnelle Prozesse im perfekten Moment erfasst

Digital Sight 10 ist in der Lage, Bilder mit 6000 x 3984 Pixel (23,9 Megapixel) mit einer Bildrate von 9 Bildern/Sekunde oder 1920 x 1080 Pixel (2,1 Megapixel) mit 66 Bildern/Sekunde live darzustellen. Deshalb ist z.B. die Feinfokussierung über den Monitor einfach und präzise. Durch die Verwendung des ROI-Modus ist es möglich, eine schnellere Bildrate auf beliebig positionierte Bildbereiche (ROIs) zu beschränken.

Hohe Empfindlichkeit und geringes Rauschen

Ideal für Fluoreszenzmikroskopie, wo die Darstellung großer Bildflächen und hohe Auflösung gefordert werden

Die Kamera Digital Sight 10 realisiert hohe Empfindlichkeit, die ISO 200 im Farbmodus und ISO 800 im Monochrommodus entspricht. Sowohl im Monochrom- als auch im Farbbildaufnahmemodus ist detailscharfes Fluoreszenz-Imaging mit einem exzellenten Signal-Rausch-Verhältnis möglich.

Brustkrebs, FISH-Methode (Objektiv: CFI Plan Apochromat Lambda D 100X Oil)
Foto mit freundlicher Genehmigung von: Universitätsklinik St. Marianna

Bereit für den Einsatz mit vielen Mikroskopiertechniken

Farb- oder Monochromaufnahmen sind mit ein und derselben Kamera möglich

Die Kamera Digital Sight 10 kann einfach -elektronisch oder manuell - zwischen Farb- oder Monochrommodus umgeschaltet werden. Die elektronische Umschaltung erfolgt über die entsprechende Imaging-Software. Manuell wechselt man zwischen den Aufnahmemodi per Austausch der Filter an der Unterseite der Kamera.

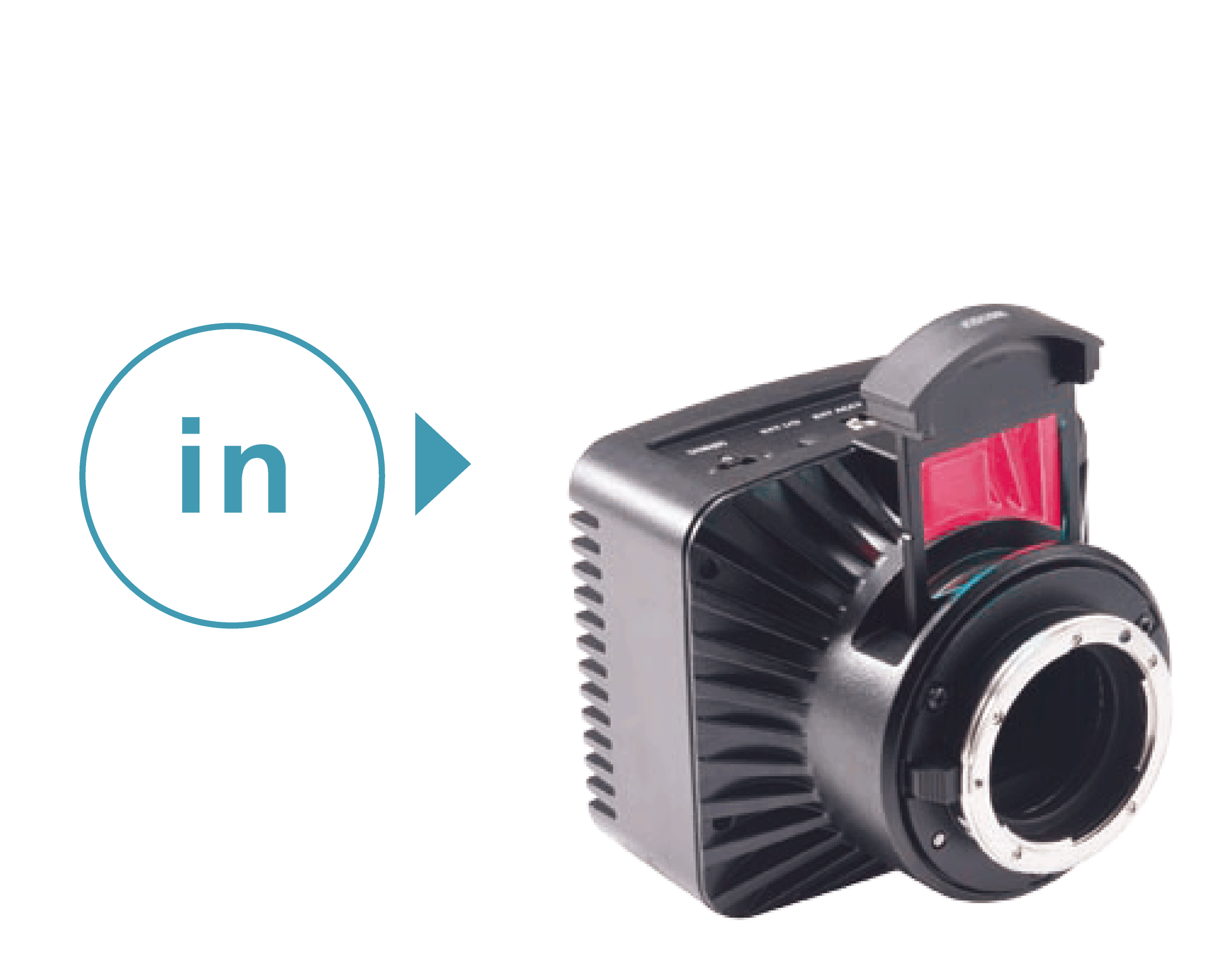

Farbmodus
Mit eingesetztem Farbfilter können Farbbilder (400 bis 680 nm) aufgenommen werden

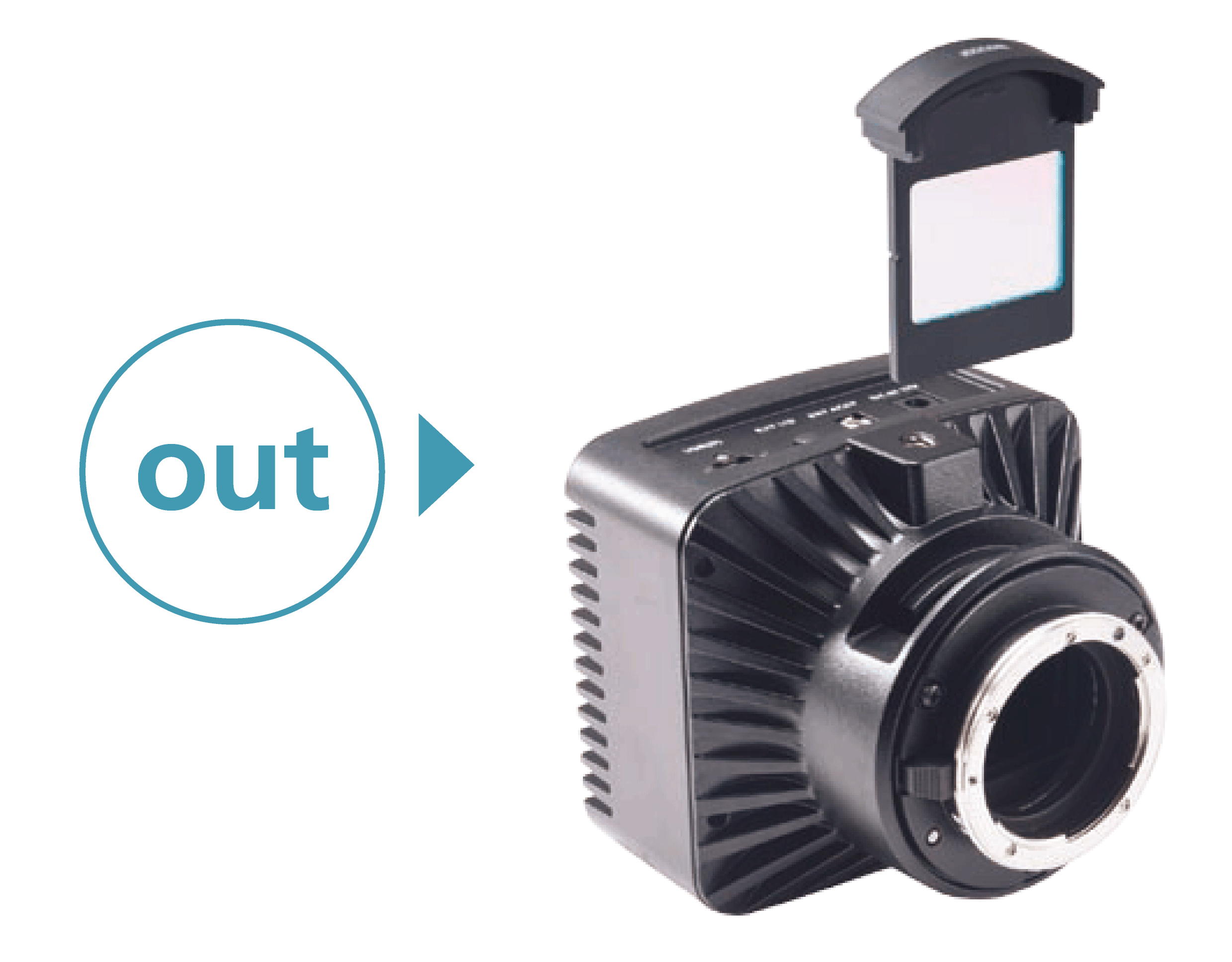

Monochrom-Modus
Wird der Farb- gegen den Monochrom-IR-Filter getauscht, nimmt die Kamera Schwarzweißbilder über den Spektralbereich von 400 bis 850 nm auf.

Mit einem einzigen Sensor macht diese All-in-One-Kamera immer gute Aufnahmen

Ein einziger Sensor erfasst mit unverändert hoher Bildqualität sowohl Farb- als auch Schwarzweißbilder. Das "Universalgenie" Digital Sight 10 lässt umständliches Wechseln auf verschiedene Kameras vergessen.

Im Monochrom-Modus sind sogar Nahinfrarot-Bilder möglich

Im Monochrom-Modus unterstützt die Kamera Digital Sight 10 Fluoreszenzbildaufnahmen im nahinfraroten Bereich (700 nm), was mit herkömmlichen Farbkameras normalerweise nur schwer zu erreichen ist. Da sich die Fluoreszenzempfindlichkeit bis in den NIR-Bereich erstreckt, eignet sich diese Kamera für die Fluoreszenzbildaufnahme tiefer in dickeren Proben und Proben mit schwachen Signalen.

Für 3D-Imaging

Das ECLIPSE Ti2 hat die große Sehfeldzahl 25, womit Bilder mit größeren Flächen aufgenommen werden können. Durch den entsprechend größeren Informationsgehalt pro Bild wird insbesondere auch bei der Aufnahme von 3D-Datensätzen ein erhöhter Durchsatz erzielt. In Kombination mit der Nikon Imaging Software werden klare Bilder mit einem höheren Signal-Rausch-Verhältnis gewonnen, sogar aus tief in den Proben liegenden Schichten.

Mausneuron (Objektiv: CFI Plan Apochromat Lambda D 40XC)
Rekonstruiert aus seiner Z-Serie von Bildern über 18 µm (Abstand 0,2 µm.). Bildbearbeitung mit Clarify.ai

Integration mit umfassender Imaging-Software-Reihe

Als Steuersoftware seiner Mikroskopsysteme verwendet Nikon seine Imaging-Software-Reihe NIS-Elements. Modular konzipiert ermöglicht die Nikon Imaging Software Funktionen vom grundlegenden Imaging über die Steuerung des Mikroskops mit Peripheriekomponenten bis hin zur Messung, Analyse, Auswertung und Verwaltung der aufgenommenen Bilder.

Verfügbare Software-Pakete:

• Gratis-Paket (F): Kostenfreies Paket mit Funktionen für Kameraeinstellungen, Maßstabsanzeige und Vollbildanzeige
• Paket Dokumentation (D): Allgemeine mikroskopische Bilddokumentation mit Mess- und Berichterstellungsfunktionen
• Pakete für die Forschung (BR/AR): Komplexe Imaging-Systeme mit mehrdimensionaler Bildgebung (bis zu 6 Dimensionen)

Compatible OS: Windows® 10 and 11 64-bit Professional
