ForschungWerkstoffprüfungPolarisation
Herausragende optische Leistung für vielfältige Bildgebungsanwendungen und Polarisationstechniken
Das LV100N POL LED ist mit einer hellen, langlebigen LED-Lichtquelle ausgestattet, die minimale Wärme erzeugt und wärmebedingten Fokus-Drift reduziert.
- Nikons einzigartiges Stativ-Montage-Design gewährleistet außergewöhnliche Stabilität
- Der Objektivrevolver ist mit einem DIN-Standard-Kompensator-Schlitz ausgestattet
- Alle fünf Objektivpositionen am Revolver sind zentrierbar
- Verfügt über CFI60 Unendlich-Optik für hohe NA und längere Standard-Arbeitsabstände
- Der Klemm-Typ Oberer-Grenzwert-Fokussierungsmechanismus für einfachen und sicheren Probenwechsel
- Der robuste Mikroskopkörper ist für Stabilität und jahrelange zuverlässige Nutzung konzipiert
Hauptmerkmale

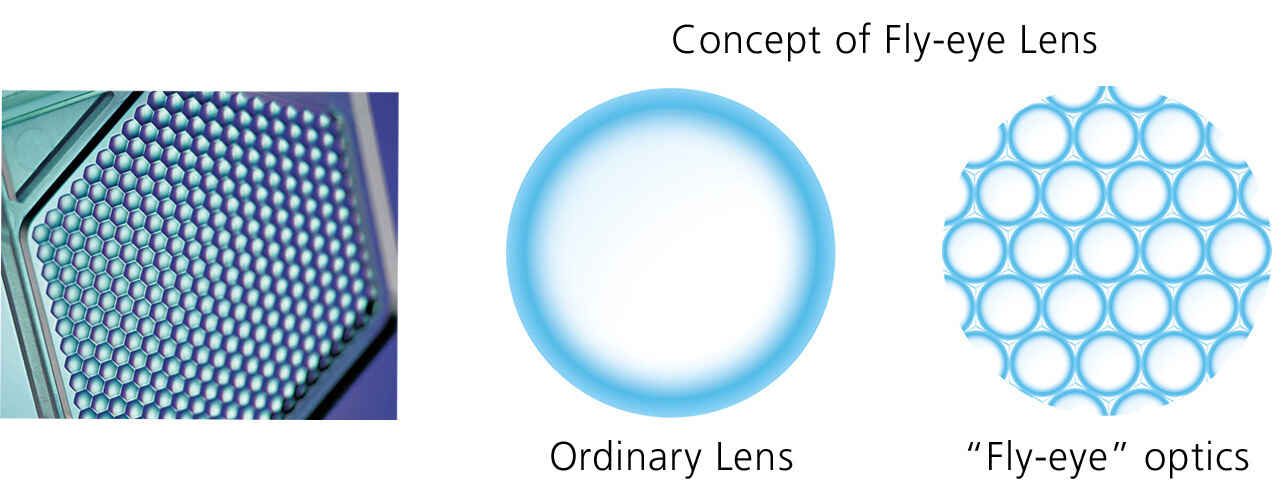

Gleichmäßige Helligkeit mit Durchlichtbeleuchtung
Nikons einzigartige Fliegenaugen-Linse in der Durchlichtbeleuchtungsoptik gewährleistet gleichmäßige Helligkeit über das gesamte Sehfeld - perfekt für digitale Bildgebung.
Hochpräzisions-Drehtisch
Der Tisch ist groß, vorab justiert und hat Rastpunkte in 45°-Schritten. Die sanfte Tischbewegung ermöglicht stabile und einfache Rotation, bietet hohe Bedienbarkeit und hochwertige polarisierte Bilder.
Da der Tisch von unten nahe der optischen Achse gestützt wird und Stahl-Kreuzrollenführungen einbaut, bietet er ausgezeichnete Stabilität und Haltbarkeit.
- Fokus-Hub wurde auf 30mm verbessert, erleichtert die Beobachtung hoher Proben
- Klemm-Typ Oberer-Grenzwert-Fokussierungsmechanismus für einfachen und sicheren Probenwechsel
Umgekehrter zentrierender Fünffach-Objektivrevolver
Der Objektivrevolver ist mit einem DIN-Standard-Kompensator-Schlitz ausgestattet, um verschiedene Kompensatoren für erweiterte quantitative Messungen aufzunehmen. Alle fünf Objektive sind zentrierbar.
Zwischentubus
Der Zwischentubus enthält standardmäßig eine Bertrand-Linse, die sowohl die Beobachtung als auch die Aufnahme von konoskopischen und orthoskopischen Bildern ermöglicht. Die Bertrand-Linse ist fokussierbar und zentrierbar. Der hochpräzise Schieber-Typ-Analysator ist um volle 360° drehbar.
Objektive für Polarisationsbeobachtung
CFI Achromat P Objektivserie (für Durchlichtbeleuchtung)
Die einzigartige Nikon CFI60 Unendlich-Optik liefert erfolgreich längere Standard-Arbeitsabstände und hohe numerische Aperturen und bietet hervorragende Bildebnung, Kontrast und Kostenleistung.
CFI TU Plan Fluor EPI P Objektivserie (für Durchlicht-/Auflichtbeleuchtung)
Die CFI TU Plan Fluor EPI P Serie von CFI60-2 Objektiven erzeugt unglaublich scharfe aberrationsfreie Bilder unabhängig von der Vergrößerung.
Nikon CFI Unendlich-Optik verwendet Eco-Glas, das ohne die Verwendung schädlicher Substanzen wie Blei und Arsen hergestellt wird.
CFI P Achromat Objektivserie (für Durchlichtbeleuchtung)
CFI TU Plan Fluor EPI P Objektivserie (für episkopische Beleuchtung)
Durchlicht-/Auflichtbeleuchtung
Sowohl durchlicht- als auch auflicht-polarisierende Beobachtungen sind durch Verwendung des LV-UEPI-N Universal Epi-Beleuchtungsgeräts möglich. Es ist möglich, zwischen Beleuchtungstechniken des LV100N POL LED mit einer einfachen Aktion zu wechseln. Darüber hinaus verwendet der Epi-Beleuchtungsgerät eine helle, langlebige LED-Lichtquelle mit einem Rauschunterdrückungsmechanismus, um scharfe Bilder mit hohen S/N-Verhältnissen zu liefern.
Mit einem optionalen Universal-Typ-Objektivrevolver und DIC-Zubehör wie Objektiven ist auch episkopische Differentialinterferenzkontrast (DIC) Mikroskopie möglich.
Digitalkameras für Mikroskope
Die DS-Fi3 und Digital Sight 10 Kameras sind zur Aufnahme, Verarbeitung, Messung, Analyse, Datenverwaltung und Berichterstellung über NIS-Elements Software fähig, wenn sie direkt an einen PC angeschlossen werden.
DS-Fi3 Mikroskopkamera (C-Mount)
Ausgestattet mit einem 5,9-Megapixel CMOS-Sensor ermöglicht die DS-Fi3 schnelle 15 fps Aufnahme von hochauflösenden Bildern bis zu 2880 x 2048 Pixel mit überlegener Farbwiedergabe für lebendige polarisierte Bilder. Sie bietet auch sanfte Live-Bildbewegung und hochempfindliche Bildgebung bei schwachlicht-polarisierten Proben.
Digital Sight 10 Mikroskopkamera (F-Mount)
Eine hochauflösende Kamera sowohl für Farb- als auch monochromatische Bildaufnahme bis zu 6000 x 3984 Pixel. Dies ermöglicht die Aufnahme von Bildern über einen weiten Bereich in einem Schuss. Gekachelte Bilder können zusammengefügt werden, um ein einziges und großes kombiniertes Bild zu erstellen.
DS-Fi3 Mikroskopkamera
Digital Sight 10 Mikroskopkamera
Spezifikationen
| ECLIPSE LV100N POL LED | |
|---|---|
| Optisches System | CFI60 infinity |
| Beleuchtung | High color rendering LED; 12V-24W Netzteil eingebaut; Durchlicht-/Auflichtbeleuchtung Umschalter; Fliegenaugen-Linse; NCB11, ND8 Filter eingebaut |
| Fokussierung | Koaxialer Grob-/Feinfokus-Knopf; Fokus-Hub: 30mm; Grob: 14mm pro Umdrehung; Fein: 0,1mm; Minimale Ablesung: in 1µm Schritten |
| Okular | CFI 10X (22), CFI 10X CM (22), CFI 12.5X (16), CFI 15X (14.5) |
| Okulartubus | P-TT3 Trinokulartubus für Polarisationsmikroskopie; P-TB2 Binokulartubus für Polarisationsmikroskopie |
| Zwischentubus | Eingebaute fokussierbare Bertrand-Linse aus optischem Pfad entfernbar; Konoskopische/Orthoskopische Beobachtungen umschaltbar; Analysator eingebaut; Zubehörplatte/Kompensator-Schlitz |
| Analysator | 360° Drehscheibe; Minimaler Ablesewinkel 0,1° |
| Objektivrevolver | Zentrierender Fünffach-Objektivrevolver (abnehmbar); DIN-Schlitz |
| Tisch | Erstklassiger dedizierter kreisförmiger graduierter Tisch 360° horizontal drehbar; kann in bestimmter Position fixiert werden; Graduiert 360° (in 1° Schritten); Rastpunkte alle 45°; Anbaubarer mechanischer Tisch: 35 x 25 mm Verfahrweg; Nonius 0,1mm |
| Kondensor | Dedizierter spannungsfreier Schwenk-Typ; P Achromat N.A. 0,9 |
| Polarisator | Fest am Boden des Kondensorhalters; mit Skalenmarkierungen |
| Objektive | CFI Achromat P 4X, P 10X, LWD P 20X, P 40X, P 100X Oil CFI LU Plan Fluor EPI P 5X, 10X, 20X, 50X, 100X |
| Auflichtbeleuchtungsgerät | LV-UEPI-N Universal Epi-Beleuchtungsgerät (Das LV100N POL LED hat ein eingebautes 12V-24W Netzteil) |
| Kompensatoren | P-CL Standard 1/4 λ & Tönungsplatte, Quarz-Keil oder Senarmont-Kompensator können in Zwischentubus-Schlitz eingesetzt werden |
| Stromverbrauch | 0,7A/58W |
| Gewicht | Ca. 17kg (Standard-Trinokular-Set) |
Ihr Vorteil: Professionelle Beratung, umfassender Service und technischer Support durch unser Nikon Expertenteam für Nikon Mikroskope
