Klinisches LaborForschung
Überlegene optische Leistung und Präzision für ICSI
Nikon-Mikroskope spielten seit den Anfängen der intrazytoplasmatischen Spermieninjektion (ICSI) eine bedeutende Rolle und tragen durch ihre überlegene optische Leistung und Präzision immer wieder zur Weiterentwicklung dieses Bereichs bei.
Das ECLIPSE Ti2-U IVF bietet eine ultrastabile Plattform für die Durchführung von Präzisionsmanipulationsverfahren wie ICSI. Die Zwischenvergrößerungs-Umschaltfunktion (1,5X) ermöglicht ein einfaches Umschalten der Beobachtungsvergrößerung ohne Objektivwechsel.
Dieses Produkt ist für den klinischen Einsatz in Europa erhältlich. Bitte wenden Sie sich an Ihren örtlichen Nikon-Händler, um Informationen zur klinischen Verwendung dieses Produkts in Ihrem Land zu erhalten.
Hauptmerkmale
Beobachtung mit dem „Advanced Modulation Contrast" (NAMC, Fortschrittlicher Modulationskontrast)
Die NAMC-Technik von Nikon (Advanced Modulation Contrast) ermöglicht die kontrastreiche Betrachtung von farblosen und transparenten Proben durch Plastikschalen. Der NAMC erzeugt einen reliefartigen Schattierungseffekt, ideal für ICSI. Durch Drehen des Modulators in einem NAMC-Objektiv kann die Schattierungsrichtung um 360 Grad angepasst werden.
Die NAMC-Objektive der Modellreihe CFI S Plan Fluor ELWD sind mit einem Modulatorring-Klemmmechanismus ausgestattet, um ein versehentliches Drehen des Modulatorrings beim Drehen des Korrekturrings zu vermeiden.
In der Injektionspipette ist deutlich eine Spermazelle zu erkennen.
Bilder mit freundlicher Genehmigung von: Derek Keating, B.A. and Gianpiero D. Palermo, MD, PhD., Andrology and Assisted Fertilization: Weill Cornell Medicine - Ronald O. Perelman and Claudia Cohen Center for Reproductive Medicine.
NAMC-Objektive

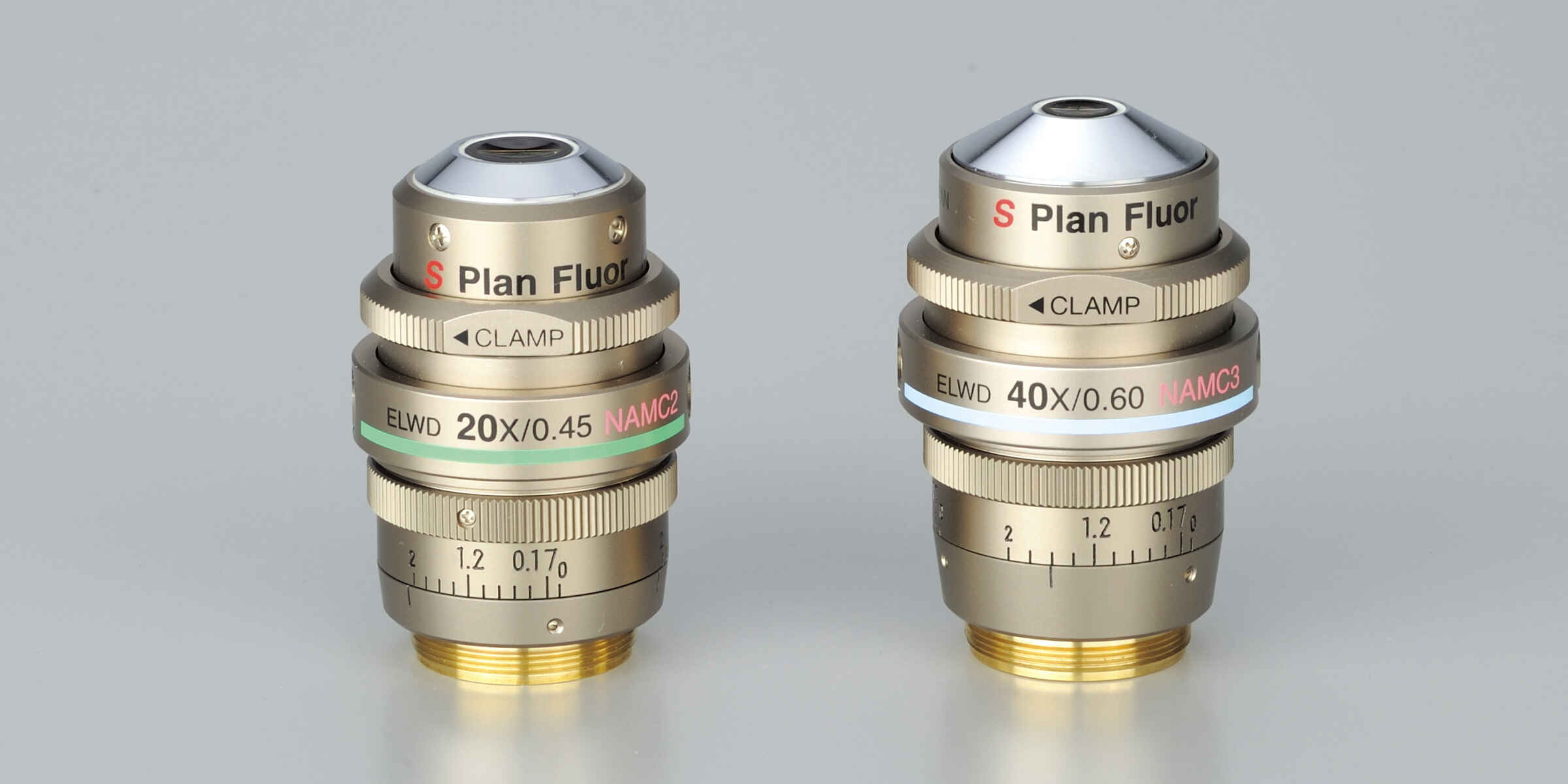

CFI S Plan Fluor ELWD NAMC 20XC (links)
CFI S Plan Fluor ELWD NAMC 40XC (rechts)

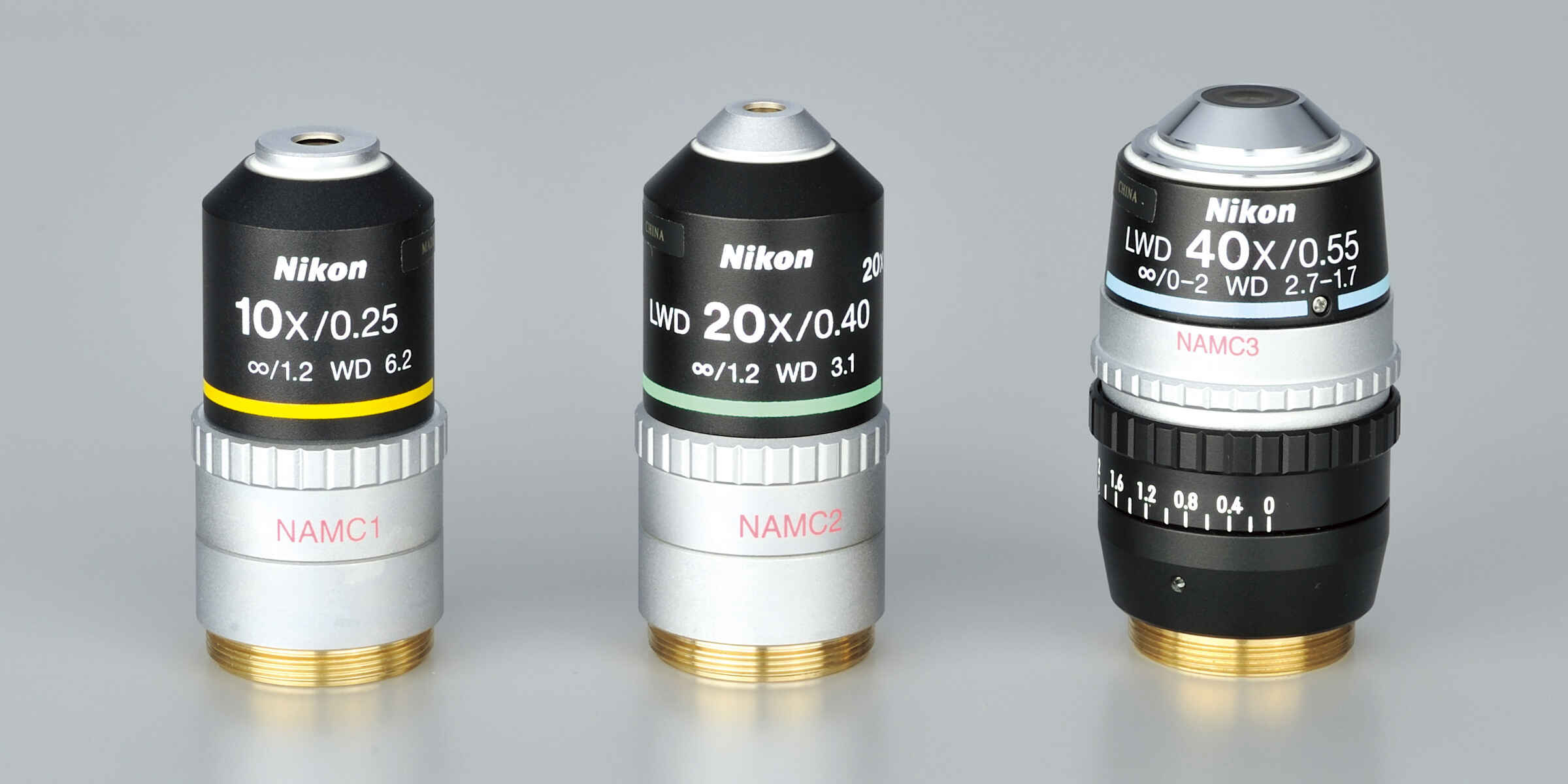

CFI Achromat NAMC 10XF (links)
CFI Achromat LWD NAMC 20XF (Mitte)
CFI Achromat LWD NAMC 40XC (rechts)
Spindel-Beobachtung
Diese Polarisationslichttechnik ermöglicht eine fein detaillierte Betrachtung von Spindelkörpern für die Eizellenbeurteilung und die Vermeidung von Spindelschäden während der Spermieninjektion.
Der Wechsel zwischen Spindel-Betrachtung und NAMC erfolgt schnell und einfach.
Folgende Objektive sind mit der Spindel-Beobachtung kompatibel: CFI S Plan Fluor ELWD NAMC 20XC und CFI S Plan Fluor ELWD NAMC 40XC.
Bild mit freundlicher Genehmigung von: Reproduction Clinic Tokyo
Ultrastabile Plattform für Präzisionsmanipulation
Das ECLIPSE Ti2-U IVF wurde speziell für ICSI-Anwendungen entwickelt und bietet:
- Manuelle Fokussierung mit Grob-/Fein-Fokussierknopf für präzise Kontrolle
- Zwischenvergrößerungs-Umschaltung (1,5X) ohne Objektivwechsel
- Ultrastabile Konstruktion für vibrationsfreie Manipulation
- Ergonomisches Design für ermüdungsfreies Arbeiten
- Wasserdichte Struktur des Objektivrevolvers für einfache Reinigung
Kompatible Objektive für ICSI
CFI Achromat Serie
- CFI Achromat 4X (0,10/30,0)
- CFI Achromat NAMC 10XF (0,25/6,20)
- CFI Achromat LWD NAMC 20XF (0,40/3,10)
- CFI Achromat LWD NAMC 40XC (0,55/2,70-1,70)
CFI Plan Fluor Serie
- CFI Plan Fluor 4X (0,13/17,20)
- CFI S Plan Fluor ELWD NAMC 20XC (0,45/8,20-6,90)
- CFI S Plan Fluor ELWD NAMC 40XC (0,60/3,60-2,80)
NA = Numerische Apertur, W.D. = Arbeitsabstand in mm
Spezifikationen
| ECLIPSE Ti2-U IVF | |
|---|---|
| Optisches System | Infinity-korrigiertes CFI60 |
| Sehfeldzahl | 22 mit C-Halterung, 25 mit F-Halterung |
| Zwischenvergrößerungen | Manueller Wechsel von 1,0X/1,5X |
| Einblicktubus/Kameraports | 4 manuelle Positionen Okular 100%, links 100%, rechts 100%, Okular 20%/links 80% |
| Fokussiereinheit | Manuelle Fokussierung, Grob-/Fein-Fokussierknopf, Fokussier-Verfahrweg: 10 mm |
| Tubus | TC-T-TS Binocular S tube (Sehfeldzahl 22) |
| Tubussockel | TI2-T-BS S Eyepiece Tube Base Unit |
| Okular | CFI 10X Eyepiece (Sehfeldzahl 22) |
| Säule für Durchlichtbeleuchtung | TI2-D-PDI Pillar I for Dia Illumination Vertikaler Verfahrweg des Kondensors: 66 mm, Rückwärtsneigung bis zu 25 Grad, mit Felddiagramm und Refokussiermechanismus |
| LED-Lampengehäuse für Durchlichtbeleuchtung | TI2-D-LHLED LED Lampengehäuse für Durchlichtbeleuchtung Hochleistungs-LED |
| Kondensor-Revolver | TC-C-TC Kondensor-Revolver: 7 manuelle Positionen |
| Kondensorlinse | TI-C NAMC Kondensor-Optik (O.D.=44 mm, NA=0,4) |
| Module für Kondensor-Revolver | Modul TC-C-MN-10X NAMC 10X Modul TC-C-MN-20X NAMC 20X Modul TC-C-MN-40X NAMC 40X |
| Polarisator für NAMC-Betrachtung | TC-C-DICPNI NAMC/IMSI Polarisator |
| Objekttisch | TC-S-SR Objekttisch Verfahrweg X: ±57 mm, Verfahrweg Y: ±36,5 mm TI2-S-HL Langer Griff |
| Objektivrevolver | TI2-N-ND DIC Sechsfach-Objektivrevolver: 6 manuell wählbare Positionen, einfache wasserdichte Struktur TI2-N-N Sechsfach-Objektivrevolver: 6 manuell wählbare Positionen, einfache wasserdichte Struktur |

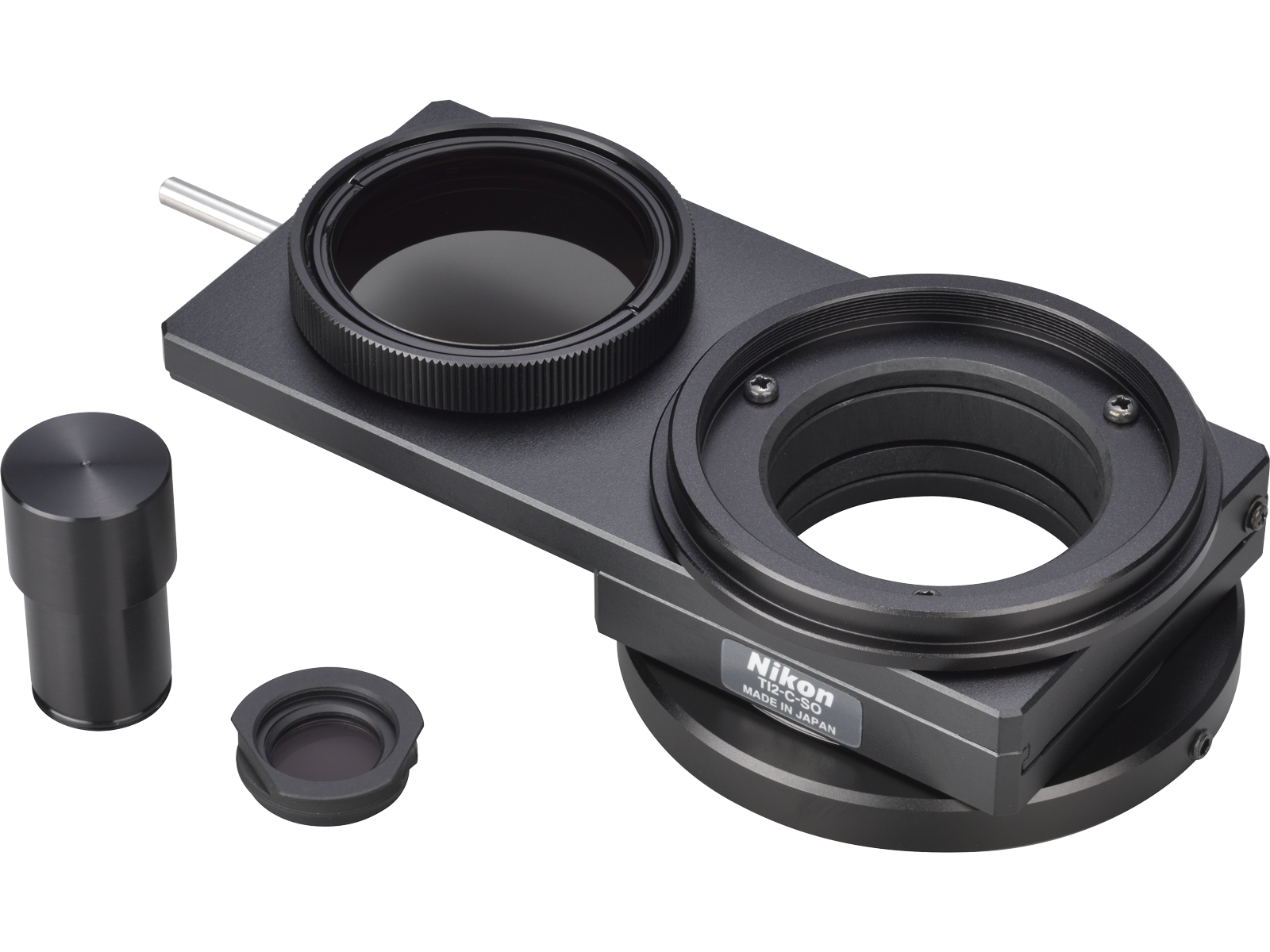

| Spindel-Beobachtungssystem | TI2-C-SO Spindel-Beobachtungssystem |
| Einstellinstrument | C-T Zentrierteleskop |
| Objektive (NA/W.D.) W.D.=mm | CFI Achromat 4X (0,10/30,0) CFI Achromat NAMC 10XF (0,25/6,20) CFI Achromat LWD NAMC 20XF (0,40/3,10) CFI Achromat LWD NAMC 40XC (0,55/2,70-1,70) CFI Plan Fluor 4X (0,13/17,20) CFI S Plan Fluor ELWD NAMC 20XC (0,45/8,20-6,90) CFI S Plan Fluor ELWD NAMC 40XC (0,60/3,60-2,80) |
| Netzkabel und AC-Adapter | Netzkabel vom Typ BE, 220-240V 4-AC AC-Adapter |
| Betriebsumgebung | Temperatur: 0 ˚C bis +40 ˚C, Feuchtigkeit: 60 % RF max. (bei +40 ˚C, ohne Kondensation), Verwendung nur in Innenräumen |
